２００７年１０月自宅オフ　その７

最高速号（Ｗ１２４　３００Ｅ−２４）ハイビームをＨＩＤに交換他編

本日は簡単な作業です　ＬＥＤを探しているうちにこんなの見つけました
Ｈ３タイプのＨＩＤです昔では考えられない値段になってます即ゲット（＾＾）

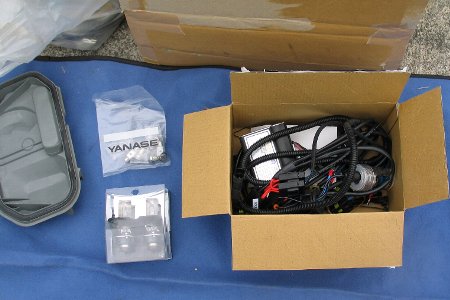

材料色々	Ｈ３タイプのＨＩＤ

最高速号（Ｗ１２４　３００Ｅ−２４）はロービーム固定のＨＩＤ（Ｈ４加工）を使っています

以前（２０００年１０月）交換した様子はこちら 　 「最高速号ＨＩＤ取り付け編」　をどうぞ
資料によると２０００年当時ベロフのＨＩＤ（Ｈ４に加工）が１３万円！で売られていました

---

まず簡単な「ＬＥＤ」交換です

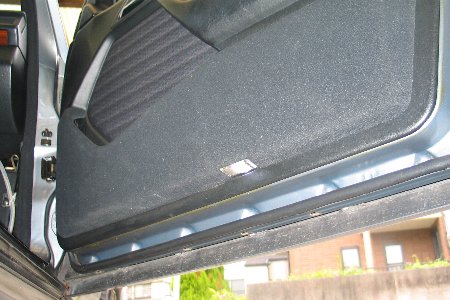

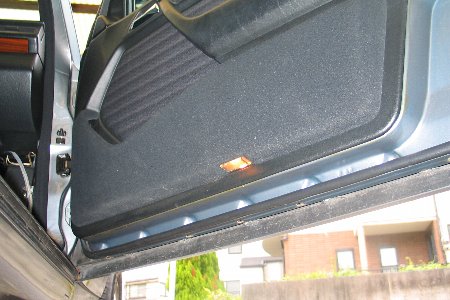

バルブ	ＬＥＤ

送られてきた「樽型ＬＥＤ」に交換ですドア下側は３６ｍｍを使用します
カバーは簡単に開けられます（マイナスドライバーなどでこじって開ける）

ついでにこんな作業も

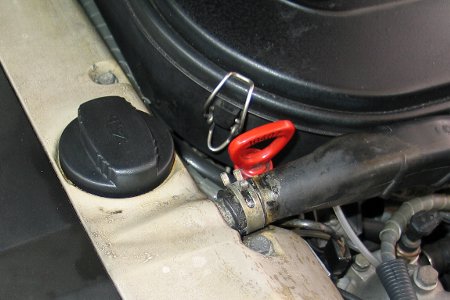

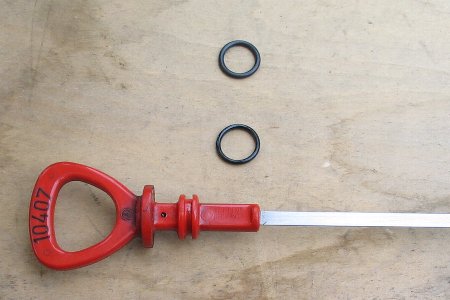

レベルゲージのオーリング	取り付けた状態

「レベルゲージオーリング交換」ですゲージの差し入れがゆるくなったら交換しましょう
純正品ですが１２０円！高いか安いか？でもこれでゲージ入れた感じが大変良くなります

---

次は「ハイビームをＨＩＤにする」です

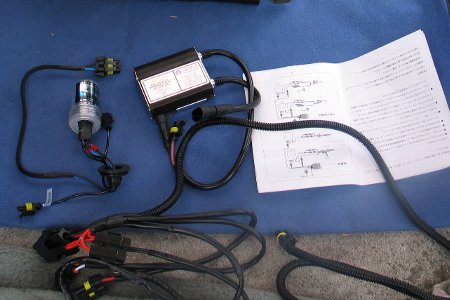

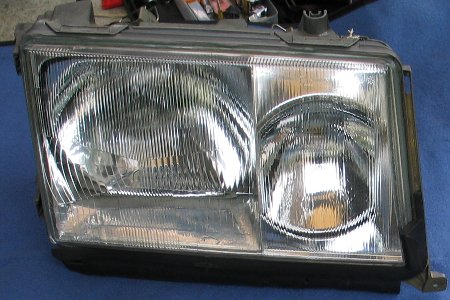

Ｈ３タイプのＨＩＤ	ヘッドライト

ロービームは固定式ＨＩＤ（Ｈ４タイプ）にしています 詳しい配線は 「こちら」　をどうぞ
リレーを使ってハイビーム（内側の本来はフォグランプのところ）同時点灯にしています

取り付けてみます

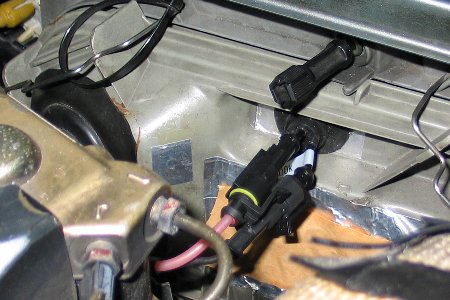

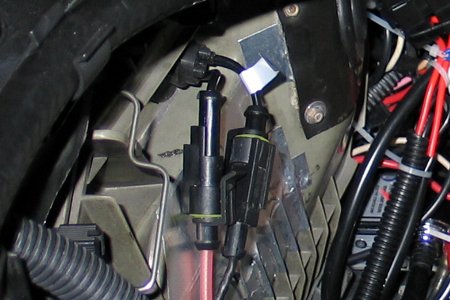

裏側配線左側	裏側配線右側

配線はそのまま加工なしで取り付けられますイグナイターの取り付け場所が問題でしたが
それ以外は簡単に取り付けできます（シェード、遮蔽版は付けていません）

点灯〜

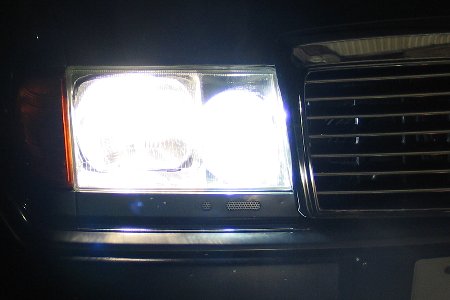

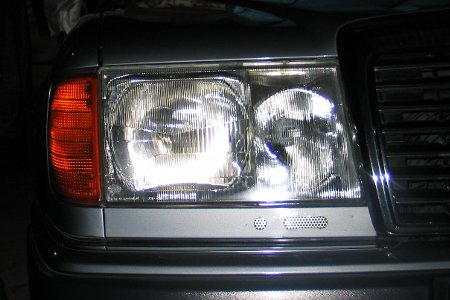

ＬＥＤポジション	ハイ・ロー同時点灯

「ポジションランプ」も青いのから白ＬＥＤに変えてあります
こんな感じでハイビーム・ロービームともＨＩＤになりました

しかしＨＩＤの欠点パッシングができなくなりました（負荷がかかる）
実際には都内の走行ではハイビームを使う機会はあまりありませんね

以上で本日予定していた作業は全て終了です

愛車を整備するって本当にいい気分ですね＼（＾＾）／

---

後日談（インプレ）

夜中の常磐道を走ってきました　ご存知のように常磐道の水戸以北は暗いです
何回かハイビームにする機会がありました　明・る・い・〜本当に明るいです（＾＾）

ロービームのＨＩＤだとあまり感じませんがこのハイビームは優れものです
何キロ先まで照らしています（残念ながらすぐ前車に追いついてしまいますが）

最高速号と同じような配線をしている方はお勧めです


次は　 「ロアアームブッシュ交換」　です
