Ｗ１２４　２００７年１０月自宅オフ　その３

最高速号（Ｗ１２４　３００Ｅ−２４）ライト補修編

今日は早めに終る作業にとりかかります　ライトのリペア他です
前から気になっていました　材料も揃っていますでは作業開始

ＳＵＮさんからもらったジャンク品

メニュー色々	新旧比較

暖かい日です駐車場に部品を並べますこの他にも２セットも持っています
リフレクターの交換です比較的綺麗なものを選びます

ライトの外し方はこちら 　 「ＨＩＤ純正仕様に配線編」　をどうぞ

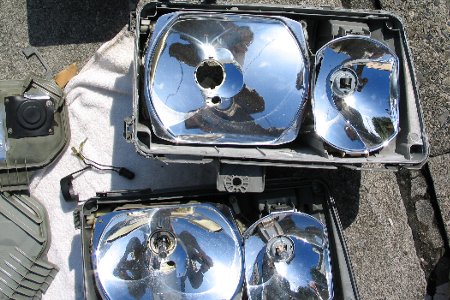

新旧比較をします　新しいのは比較的綺麗なリフレクターです
今までのはブツブツが浮き出てます（それでも過去に交換してます）

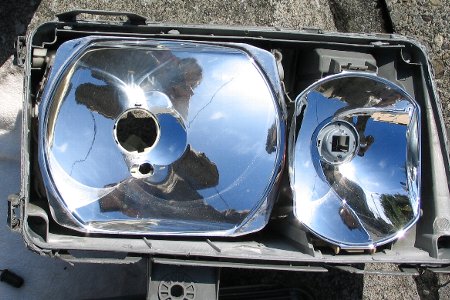

今まで装着していたもの	これから装着予定のもの

新品ではありませんが今までのと比べると大変綺麗です
ＨＩＤを付けていますのでフォグがハイビームになります

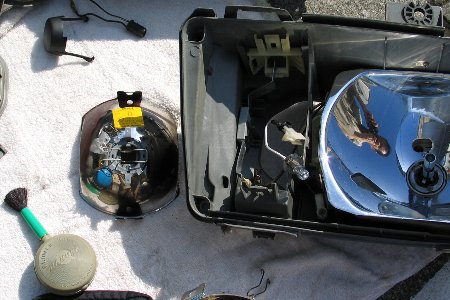

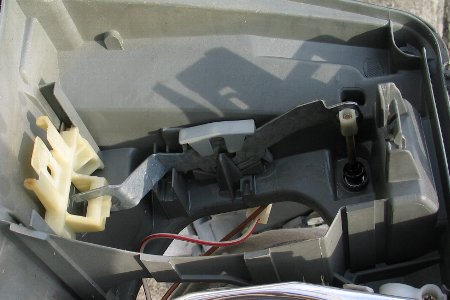

ハイ側リフレクター	拡大写真

早速『ハイビーム側』から外して交換します上下の爪を外せばパカッと引き出せます
外した処をよく見るとよくできています　シーソーのように配光を動かせます

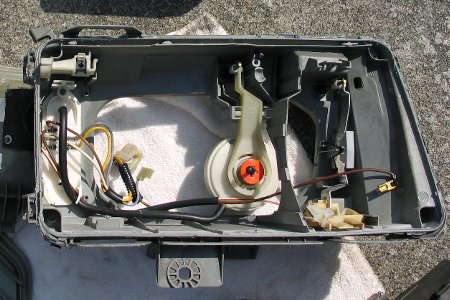

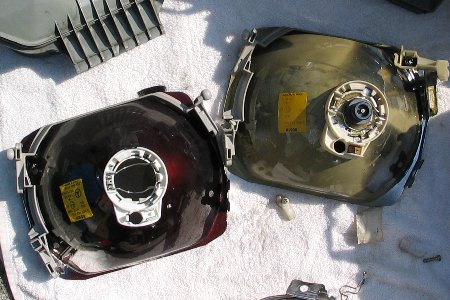

ロー側を外す	リフレクター新旧

今度はロー側（本来はＨ４ライト）を外します
こちら側はちょっと厄介ですがよく見ればわかります

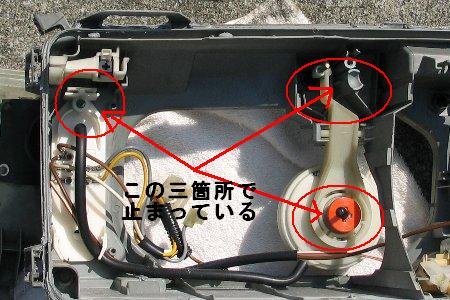

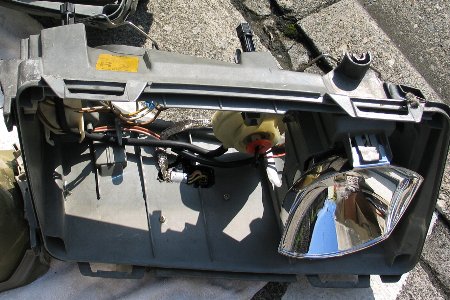

本体側３個のポッチ	リフレクター三箇所

右上側プラスネジで止まっているステーを外します
あとは凹に嵌っているポッチを外しますが割らないように注意します

---

次のメニューは 『割れた爪の修理』です

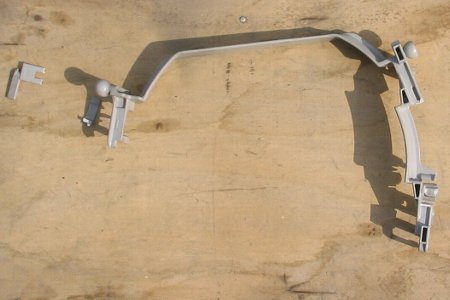

枠の爪を修理	タコ糸補修

テグスを探したのですが見つかりませんしかたがないのでタコ糸を使いました
爪のリペア方法はこちら 　 「ライト枠リペア編」　をどうぞ

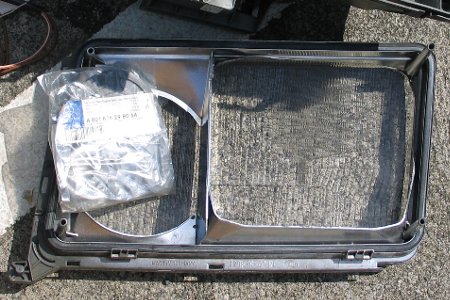

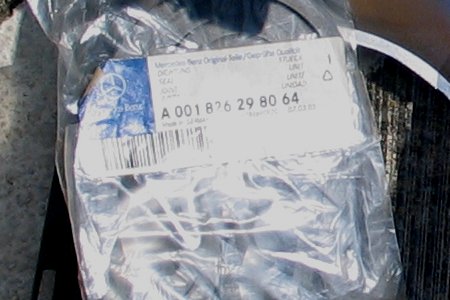

ライト枠パッキン	パーツナンバー

これもいただいたものです（＾＾；ライト枠にはめ込むゴムパッキンです
パーツナンバー　こんなものも純正で注文できますさていくらでしょう？

---

さてさて次のメニューは

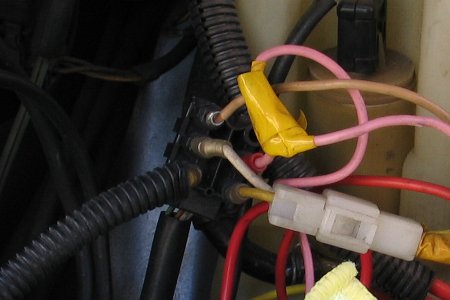

純正ソケットにギボシ端子	ソケット作成

純正のソケットに配線をギボシで止めています車検で戻すのに不便です

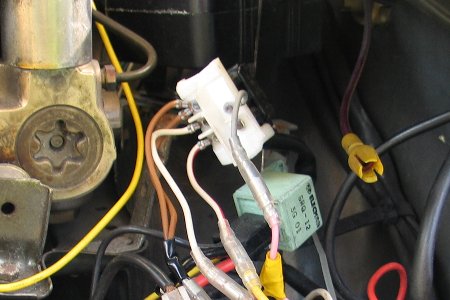

そこでライト枠から外した『雄側のソケット』を加工して取り付けました

その辺の話はこちら 　 「ＨＩＤの配線を簡単にする」　をどうぞ
これでワンタッチで「ＨＩＤ」→「Ｈ４」に戻せます

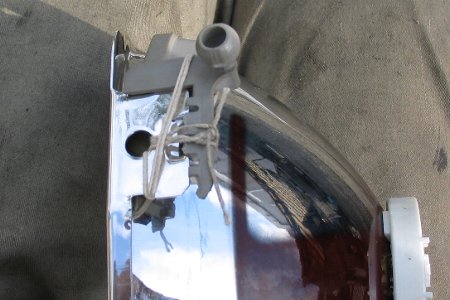

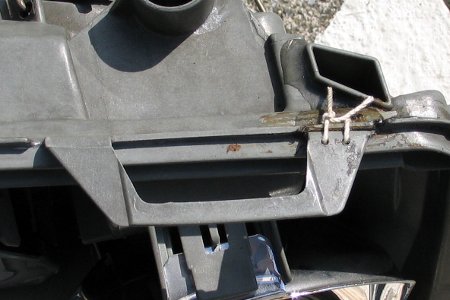

割れてしまった枠	タコ糸でリペア

右側無事に済みましたが左側は外した時に枠のプラスティックが割れてしまいました
経年劣化ですのでしかたがないでしょう　タコ糸で補修をしました（新品を注文できます）

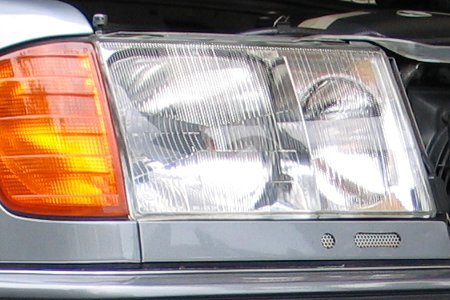

ライト補修終了	次のメニューは

以上で以前から気になっていた『ライト補修』は終了

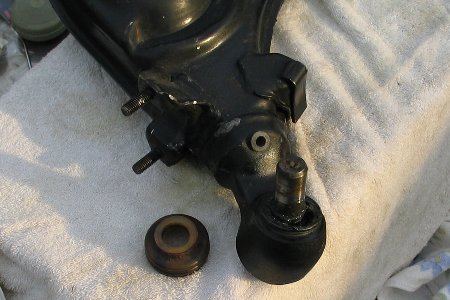

次の整備はロアアームブッシュ交換の予定ですが・・・


次は「自宅オフその４」

「コンパニオンプレート交換他」　です
