Ｗ１２４ブロアファンの交換方法

キュリュキュリュ音が出だしたらそろそろ交換時期かもしれません
最悪の場合はロックして止まり温風もエアコンも風が出なくなります

Ｗ１２４の「ブロアファン」

ブロアファンの図解	新品

赤丸が「ブロアファン」白丸が上につく「遮蔽板」
後期型と前期型では羽の幅（長さ）が違います

ブロアファンのカバー	ブロアファン

カバーを取るとブロアファンが見えます中古ですがキレイな方です

---

１：まずワイパー本体を外します

アームカバー	６ｍｍ六角

カバーを持ち上げて外して　６ｍｍの六角を外します

ワイパーアームを外す

引っ張る	ゴム

引っ張れば抜けます固いです気をつけて下さいガラス上のゴムを外していきます

ワイパー回りをはずしていく

外した部品	インシュレーター

今までに外した部品こんなに沢山あります　今度は中のゴムを取ります
「後期型」だとゴムが一体式になっていて前期型（写真）よりも簡単です

プラスティックを外す

コネクター	ファスナー

忘れずに白いプラスティック（コネクター）左右を外します(抜く感じです)
非常に硬くて取り難いのですが丸いプラスティック（ファスナー）も外します

丸い板	遮蔽板

厚い遮蔽板を外します　カバーを取り出します　もう少しです

ワイパー本体を外す

ワイパー	外れた

ワイパーステーのボルト４本を外しますここでちょっと苦労します
(これがちょっとした知恵の輪状態です)

２０１４年追加 　４本のボルトが分かりづらかったと思いますので写真を載せておきます

３本のモーター固定ボルト	ゴムカバーの影になっている右側のボルト

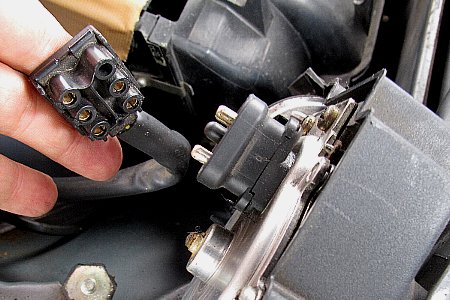

ゴムカバーの影になっている左側のボルト	モーターの裏にある電源制御ソケット

ガラスを傷つけないようにモーター部分を傾けると本体が取れます

カバーをとる	ブロアファンが見える

『鈴虫がいる場合』 はこの状態で潤滑剤（無臭）を吹き付ければ終了です
外す場合はブロアファンは板バネで固定されていますのでこれを外します

板スプリングをとる	外れたブロアファン

新品に交換してこの逆に取り付ければ終了です

『前・中期型エアコンフィルターの取り付け』 　はこちらでどうぞ

２０１４年８月追加　 『ブロアファンの交換方法詳細マニュアル』 　はこちらでどうぞ
