91年式 W124エアコンフィルター交換
最高速号(91年式300Eー24)には「エアコンフィルター」付いていません
無理やり「エアコンフィルター」を付けましたが面倒くさい定期交換が必要です(^^;
2020年6月26日自粛生活中に交換してみました
|
|

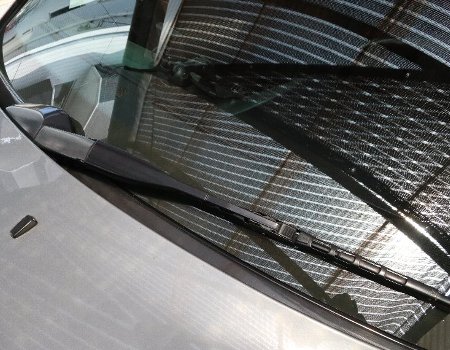

一本式ワイパー |
フロントガラスの養生 |
何時見ても巨大な「ワイパー」タオルで養生して「ヘックスボルト(6mm)」を抜きます
このへんは
「エアコンフィルター交換」
をどうぞ
|
|
アームを抜き取る |
外したウインドウカバー |
ワイパーアームを抜き取ります少し固いですが焦らず丁寧にガラスに注意!
ガラスのカーバーを外しますヘラでも突っ込んで少しずつ剥がしていきます
|
|

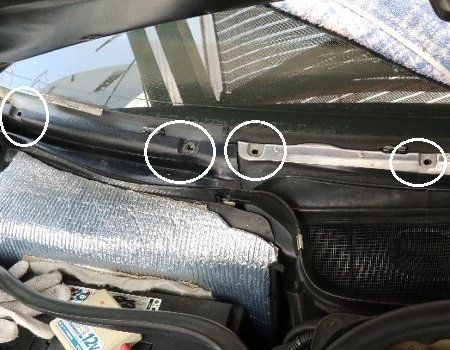

プラスネジ |

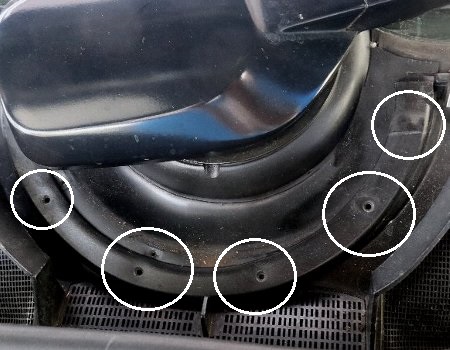

小さなプラスネジ |
左側4箇所右側も4箇所の「プラスネジ」
とっても小さな「プラスネジ」落とさないよう気を付けて
|
|
これから外す部品 |
バルクヘッド |
真ん中のカバーの下に「エアコンフィルター」がありますこれを取り出すには
左右のカバーも外します「真ん中のカバー」は二本のプラスネジで止まってます
このネジを外すには300E−24独特の「バルクヘッド」を外さなくてはなりません(^^;
|
|
固定場所 |
ファスナー |
重要なコードが通っているせいなのかこんな固定方法を使っています
非常に硬くて取り難いのですが「ファスナー」オス・メスです左右にあります
|
|

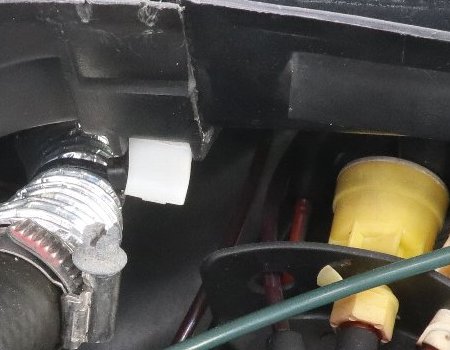

ファスナー左側 |

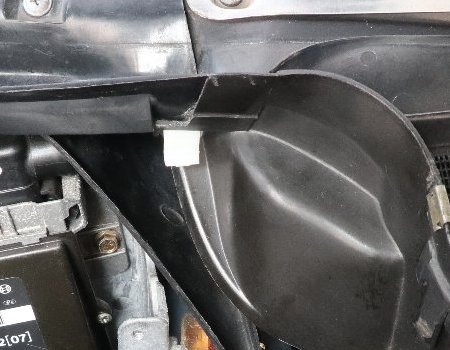

ファスナー右側 |
図面35のファスナーです真ん中のカバーとの固定に使われています
これも固いですが割らないよう気を付けて手前に引っ張り出します
|
|
左側トレイを外す |
止めワッシャー |
左側トレイ・右側トレイを外します両サイドは水抜きになっています確認しましょう
(フェンダー横の筒で雨水を流しますもし詰まっていたらキレイに掃除をしましょう)
|
|
ストリップゴムを外す |
外れた中央パネル |
これでようやっと「エアコンフィルター」が見えてきましたもう一息です
|

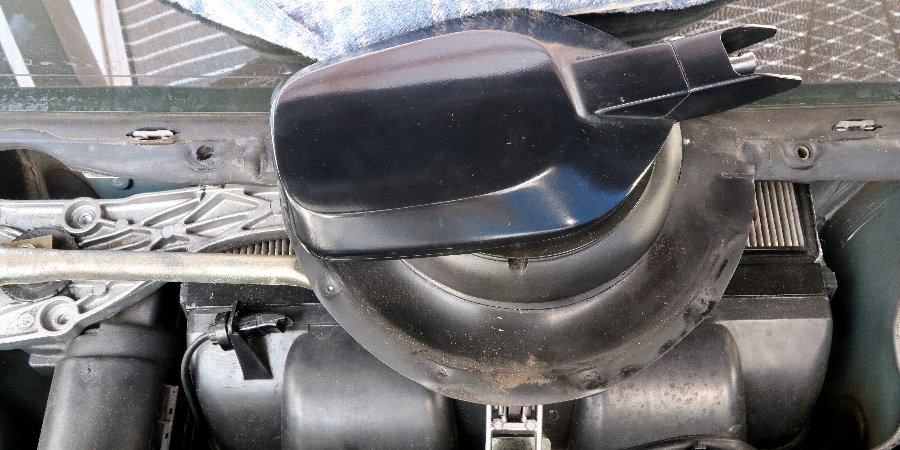

ワイパーギヤの下に見える古いエアコンフィルター
|
さてここまできました「ワイパー」を外せば「エアコンフィルター」にアクセスできます
次はワイパーを外してフィルターを付けます
「フィルター取付けその2」
