９１年式 Ｗ１２４エアコンフィルター交換その２

２０２０年６月２６日自粛生活中に交換してみましたその２です

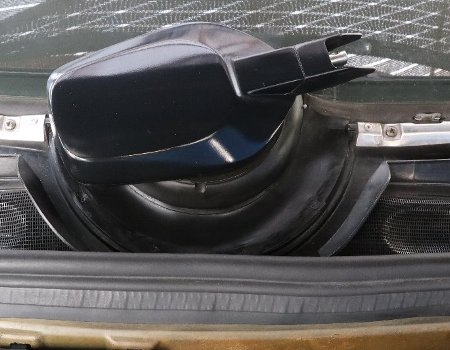

ここまで外した	ワイパー固定ネジ

ワイパー本体を外せばエアコンフィルターが交換できます

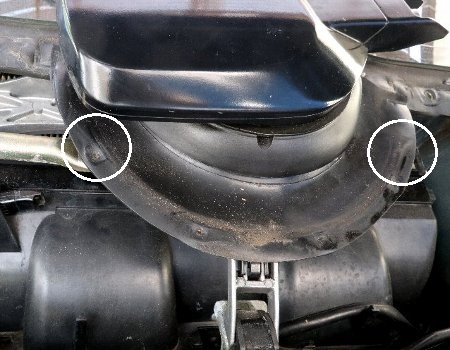

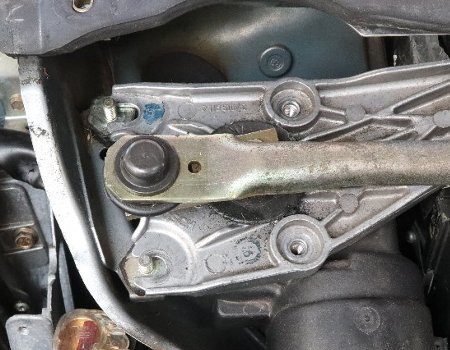

まずはこの４本の「１０ｍm六角ナット」を外します

ゴムの下にもナット	ワイパーの電源ソケット

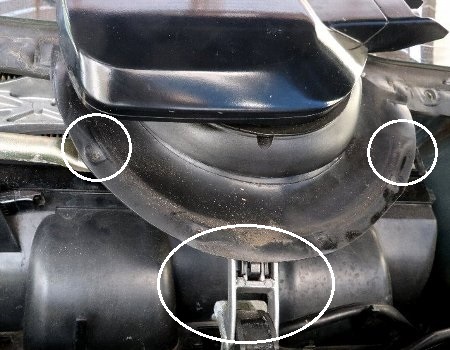

六ケ所の「１０ｍmナット」を外せば知恵の輪状態ですがワイパー本体を取り出せます

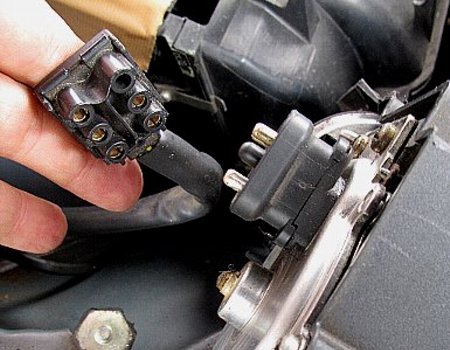

ワイパーの電源ソケットを忘れずに外しておきます（温度センサーも忘れずに）

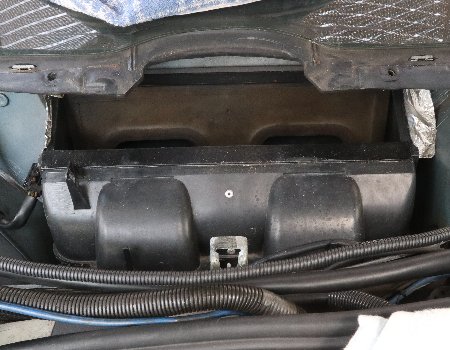

３年使用フィルター	空洞

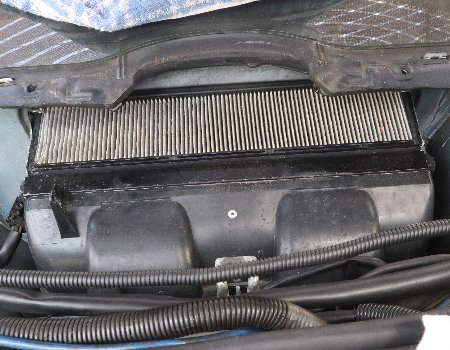

３年使用のフィルターを外します中はこのようになっています

新旧比較（新品はＢＯＳＨＣ）	加工してセットする

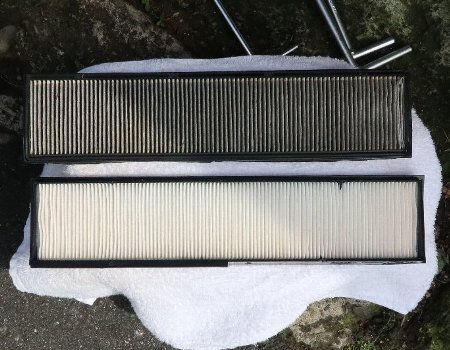

新旧比較新しいフィルターは横が少し長いです加工が必要です

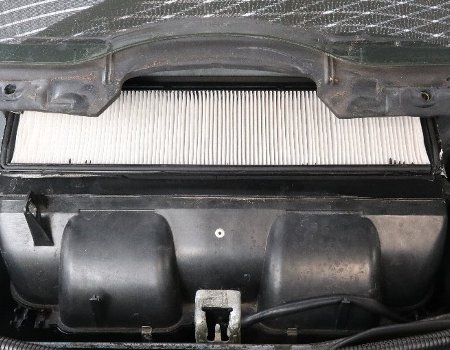

加工（長さを合わせるスポンジを付けるなど）が終わったフィルターをのせ固定します

---

ここからは取り付け編です

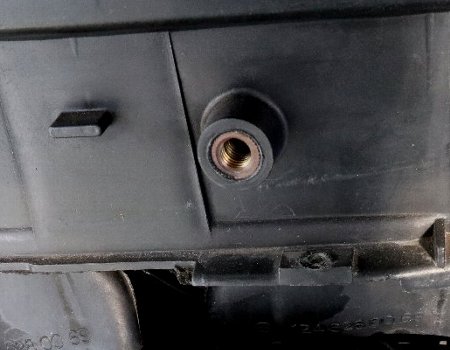

ワイパー取り付け	隠れナットとゴムブッシュ

センタートレイの取り付け前のちょっとした修理（リペア）をします

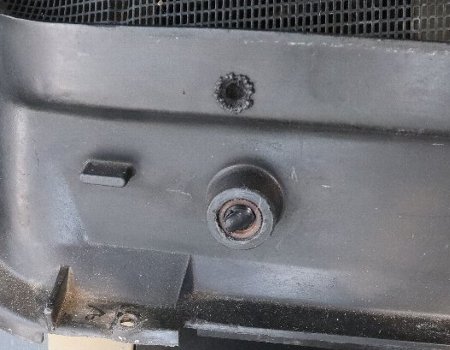

頭が取れたファスナー	ラジペンで取り出してＯＫ

外したついでにこんな（頭が割れて取れている）ＮＧの修理をします
ラジオペンチで取り出します外さなければやりにくい修理です

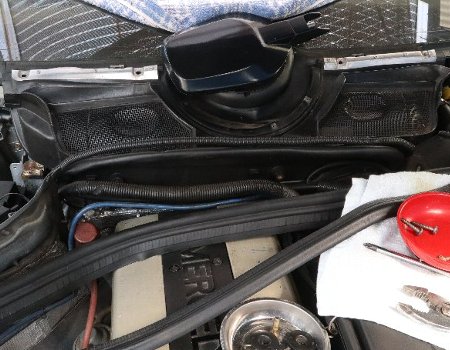

在庫	中央パネル取り付け

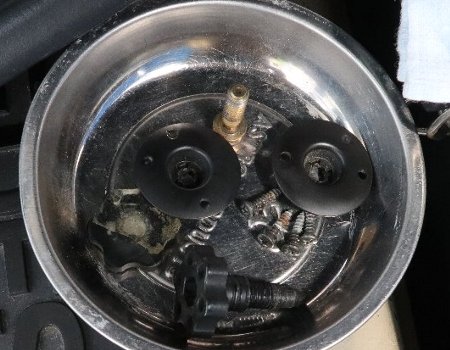

「ファスナー」は何個か在庫していますしかしそろそろ手に入りにくくなってきています

左右のトレイの取り付け	ベルクヘッドの取り付け

左右のトレイの取り付け後ファスナーで固定する

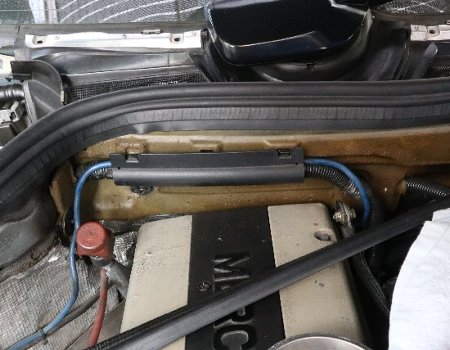

配線コードに気を付けてベルクヘッドを取り付ける

小さなプラスネジ	左右のカバーを取り付ける

ワイパー半月型の固定（小さなネジなのでなくさないように）

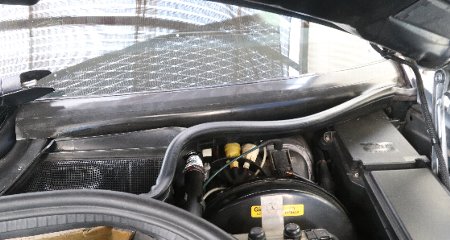

左右のゴムカバーをフロントウインドウに嵌め込んでいきます

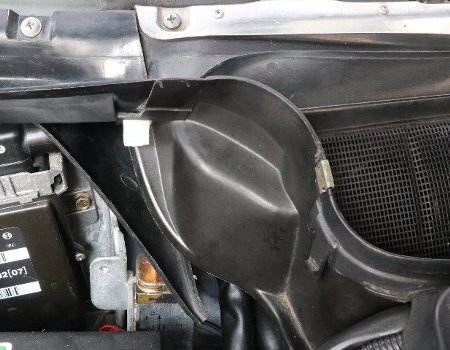

右側のウインドウカバー	水が流れるトレイ

ガラスを割らないように注意して嵌め込んでいきます

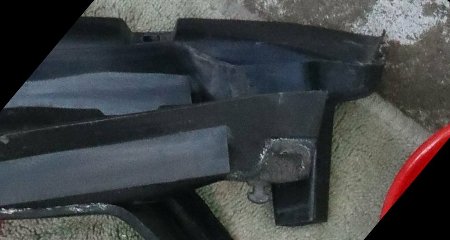

端に水が流れるゴムトレイ穴があります詰まりを見てみます

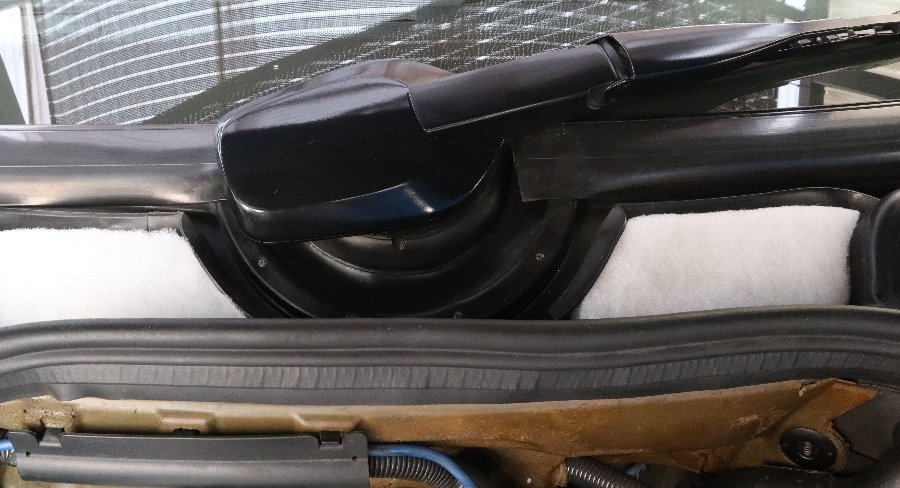

ワイパー取り付けて「自作フィルター」を取り付けてテストして終了です

以上で中期型に取り付けた「エアコンフィルター交換作業」終了です（＾＾）
もう一個新品があるので次回も交換します何時になるかな
