高画質ドライブレコーダー改造編
最高速号(W124)フルハイジジョンドライブレコーダーに遅延タイマーを付ける
FHD−VC1080PB アマゾンで11200円(平成24年当時)で購入
|
|
ドライブレコーダFHD−VC1080PB |
ゴリラ NV−SD740DT |
アクセサリーにするとナビとドライブレコーダーがピッと鳴って起動します
ドラレコは反応がよいのでちょっとACCにしただけでも録画を開始します
そのたびに小さいファルダができます 編集の時にちょっと不便です
窓の閉め忘れとかミラーをたたみ忘れとか(笑)W124にはありません
そこで『遅延タイマー』を設置します
|
|

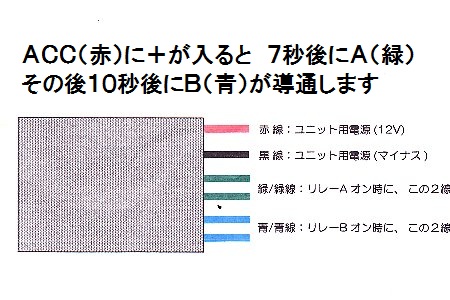

遅延タイマーの図 |
基盤 |
鍵を挿しエンジンをかけますアクセサリーにすると7秒後にA(緑色)
その後10秒経つとB(青色)が導通します(秒数は任意にできます)
配線は簡単ですセンターコンソールを開けます
|
|

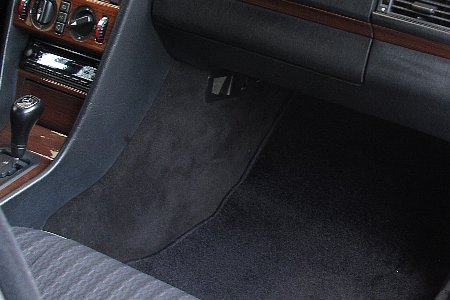

センターコンソール脇を開ける |
配線後元に戻す |
NAVIは5Vなので別売りシガーソケットを設置して付けています
ドライブレコーダーは+12Vなのでリレーから電源をとっています
赤線=アクセサリー(ACC)+電源 黒線=アース
緑線=NAVIに割り込ませます 青線=ドラレコです
さてテストをしてみます
(動画を
YouTubeにアップしました)
『遅延タイマーのテスト』
ドライブレコーダー今度はリヤ側にも付けてみました(オカマ注意用)
前方後方で見比べて見ると面白いです(YouTube動画もあります)
「高画質ドライブレコーダー後方にも取り付ける」
です
ドライブレコーダー購入予定の方、もう買っている方、参考になれば幸いです
以上 『人柱すずたか』からの報告です
