配線作業にあれば便利な工具

クルマの配線作業用だけでなく日常にも使う便利なもの色々です

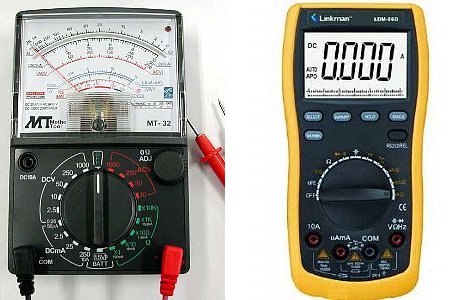

デジタルとアナログテスター


テスター	各種はんだごて

「テスター」ですどっちかというとアナログの方が好きです

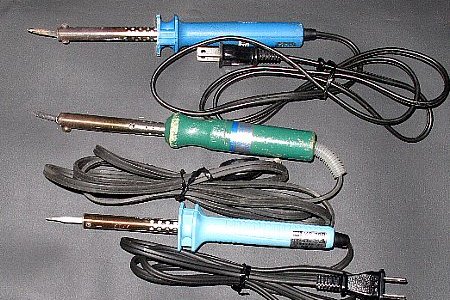

「ハンダごて」３０Ｗと４０Ｗです他にも超強力な８０Ｗがあります

ニッパーにも色々な種類があります


ＫＴＣニッパー	プラスチック用

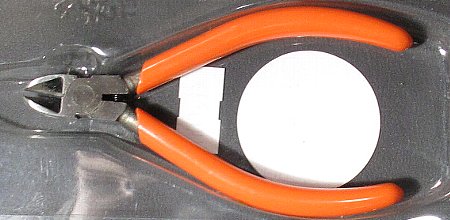

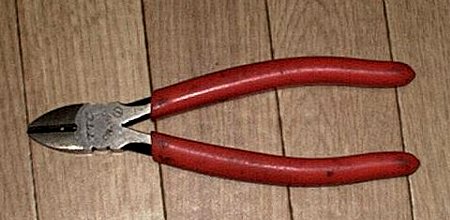

ＫＴＣの金属用のニッパーとプラスティック用ニッパー

金属用でプラスティックは切ってもプラスティック用で金属を切ってはいけません

ついでにハンダ付けのことです


はんだごて	ねじって止める

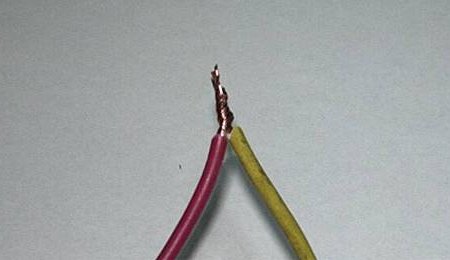

こんなことしてませんか？　してはいけないことです

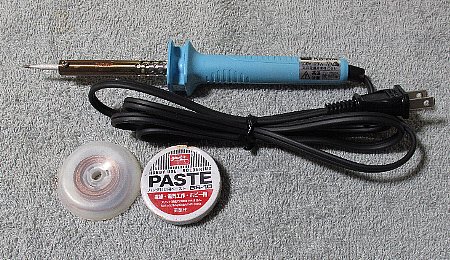

「半田ごて」と「ハンダ」を用意しましょう（上はハンダ除去ワイヤーです）

正しい配線の止め方

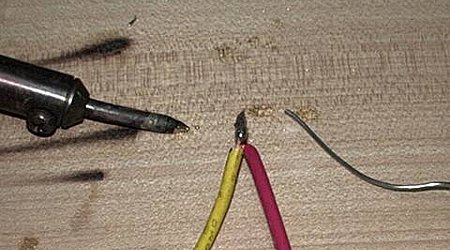

半田	接着

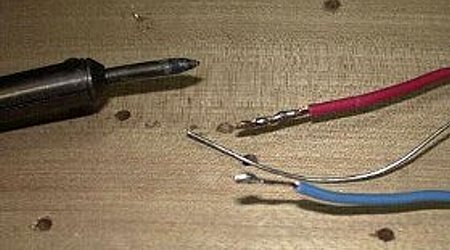

まず両方の線にハンダ付けます
合わせて上から溶かします　これでくっつきます

「正式なハンダ付けは違うよ」というメールがきました　以下引用です

「ハンダ無しでも接触を確保してから、ハンダで固定するのが正式なんだ
つまり、線、線、なら撚り合わせてから、ハンダを流す
ハンダだけ先に盛るのはその方が簡単だからで、あくまでも簡易な方法だし
オーディオの長岡センセもゼッタイだめと言ってるよ

ならばプリント基盤への部品取りつけはどうだということになるけどね
プリント基板の場合イモハンダで接触が切れていたりする故障が
あることなどを考えて納得することにしましょう」

とのことです　貴重なご意見感謝します

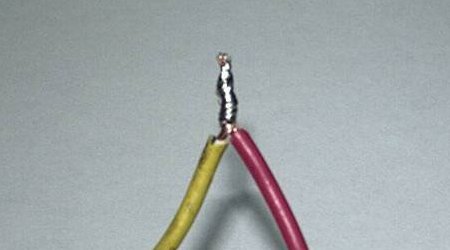

こんな感じでしょうか

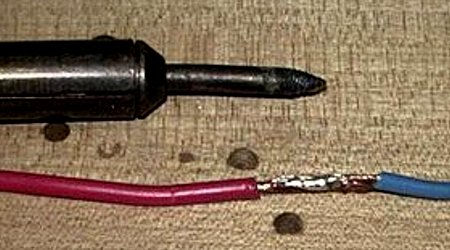

半田	接着

これででき上がりです　ちょっとハンダ多過ぎですかね

２０１２年追加：最近は半田付けに「熱伸縮チューブ」を組み合わせています

ビニールテープのようにベトつかなくて（その前は自己粘着テープ）便利です
なんにせよ　「簡単なことより確実なことをしましょう」
