「SPLオルタネータハーネス」装着
最高速号(300E−24)には国産オルタネーターが付いています
本体を加工したりステーを削ったり配線などに苦労して装着しました
それから新しく改良された『NEW BENZO SPL』に交換しました
端子のケーブルは付属されていました(DIYよりもはるかに綺麗です)
『DIYで取り付けたもの』と『製品として売られているもの』とどう違うのか比較します
新旧比較
|
|

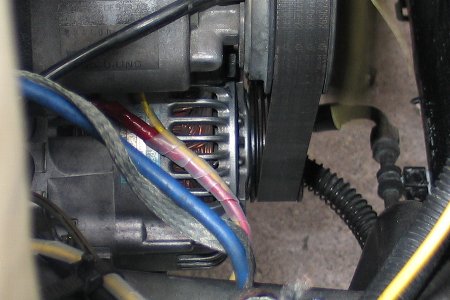

旧国産オルタネーター |
新BENZO SPL |
最新オルタネータ NEW BENZO SPL
|
|
上から |

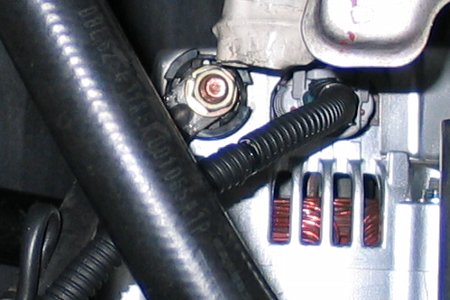

三極カプラーとB端子 |
『三極耐熱ハーネスカプラー』にてキレイに配線されています
今回はこの『+端子』のケーブルを交換してみました

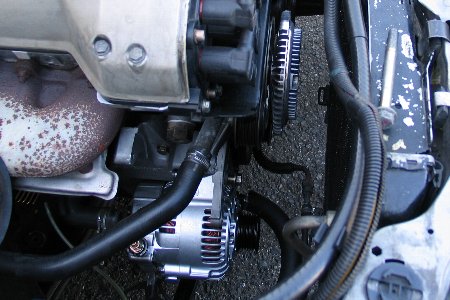

お馴染みの300E−24エンジンです
|
|
フェンダーカバー |
ケーブルとステー |

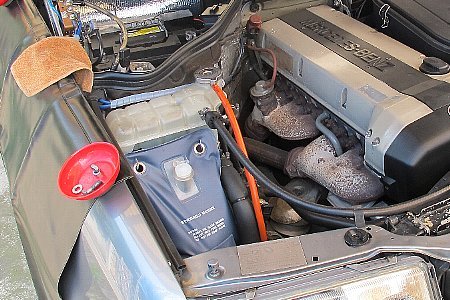

エンジンルームの作業ですので「フェンダーカバー」をしています

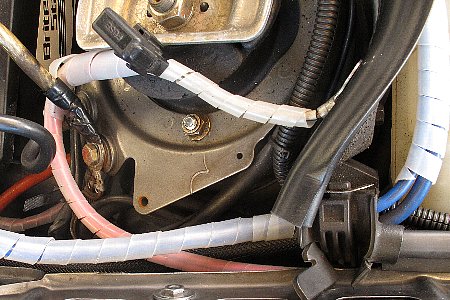

バッテリーを外してケーブルの取り回しをみますステーで固定されてます
ステーを外して先をみます
|
|
フェンダーゴム |
バッテリー裏へ |
ここを通ってバッテリー裏側へいってますバッテリーを外します
|
|
ターミナル |
オルタネーターコード |

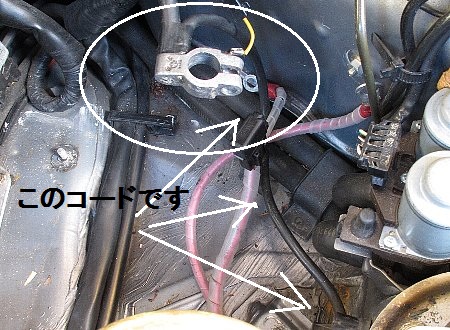

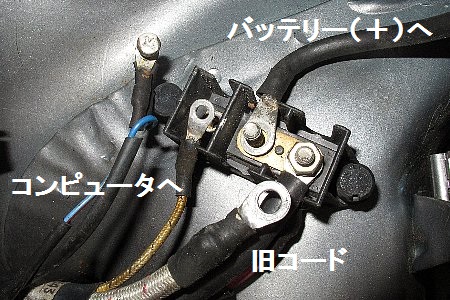

このような配線になっています「旧コード」から「バッテリー端子プラス」へ
「旧コード細」は「コンピュータ端子」へ これを見ても大事なコードです
バッテリーの下が錆びていますが(以前に補修済み)今回も錆を落として錆び止めを塗りました

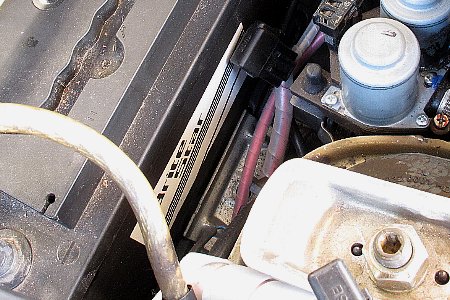

ターミナルからバッテリー(+)へ向かうハーネスです
|
|
バッテリープラスコード |
右ハンドル用コード |
もう一本のハーネスはヒューズBOX他につながっています
こちらは純正RHLのハーネスです(MBサンヨーさん提供)
ハーネス新旧比較
|
|
スペシャルオルタネータハーネス |

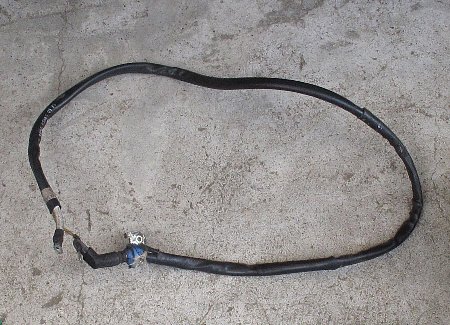

取り外したオルタネータハーネス |
新型は柔らかく重くいかにも高級そうです 外した純正コードは固くクセが付いています
(しかし配線の皮膜は手間がかかっていていかにも純正らしいです)
|
|
ステーを移植して取り付け |
配線 |

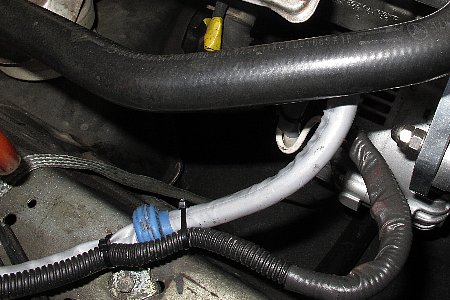

取り回しを確認してステーを移植してオルタネーターB端子に取り付ける
(ゴムキャップを忘れずに)

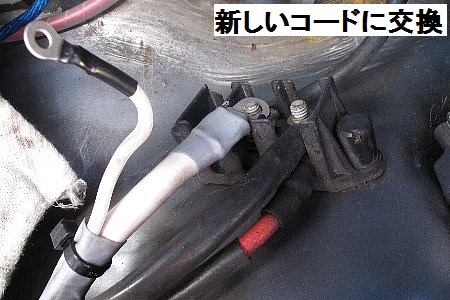

端子を磨いて新しいコードと交換します(バッテリ+コード・CPコードは次回)
愛車がグレードアップされるって本当にいいですね(^^)
