W124にリモコンドアロック取り付け
やはりあれば便利です
ショップで前から欲しかった
「リモコンドアロック」(キーレスエントリー)が
ちょうどバーゲンをしていたので買ってしまいました勿論
『W124対応』です

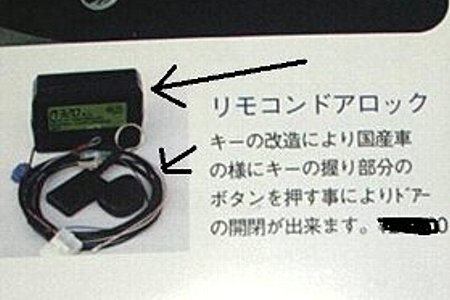

カタログにはこんなように載ってました
|
|

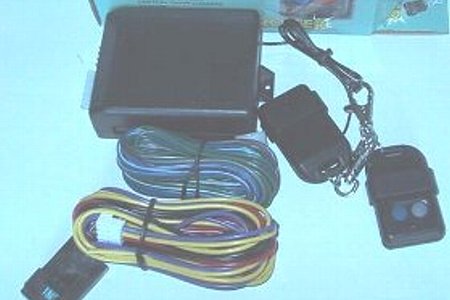

キーレス |
汎用 |
リモコンドアロックBENZ対応 右側はちょっと違いますがこのようなものです
キーの改造によりキーの握り部分を押す事によりドアーの開閉が出来ます
今なら汎用品で安いものがあるしセキュリティーと一緒になっているものもあります
当時はセキュリティーなど付ける予定なかったのでこれを購入しました
|
「セキュリティーの話し」 はこちらで
さて取り付けです
1:
まず説明書をよ〜く読みます(これ大事です)
|
2:
さすがベンツ専用なのでバキュームポンプから配線取るだけです
|
3:
リヤシートを外します
(リヤシートの外し方参照)
|
4:
説明書通りに配線します
|
|
|
リヤシート |
バキュームポンプ |
配線する時に便利だからといって付属の
エレクトロタップは使わない方がよいでしょう
過去何度も痛い目にあっているので信用してません
圧着端子か
ハンダ付けしましょう
5:
最後にリヤのウインカーランプに配線をしますとハザード対応になります
(これもベンツ専用なので
ダイオードが最初から付いているので簡単でした)
以上で終了です(^^)早速テストです このとき必ず
窓は開けておきましょう
閉めたままだと大変な事になるかもしれません
スイッチオン!
「ボコッ」 ロックできます\(^^)/
|
スイッチオン! 「んんんんん????」あれれ開きません
|
しばらく経ってからもう一度スイッチを入れます
「ポンッ・ポンッ」と開きます
|
もう一度スイッチを押します「ボコッ・ボコツ」と閉まります
もう一度スイッチを押します 「・・・・・」無反応です
|
おちついて取り説よ〜く読みます 「・・・・・・あった!」
|
現車のドアロックを一度作動させた後は、約25秒程待たないと
現車のコンフォートモジュールが正常作動しない車種があります
この誤動作はVW等の最新モデルの通常機能と同じで故障では
ありません とあります故障ではありませんと言われてもな〜
まあしょうがないか
今度はこの商品の目玉であるキーの取り付けです
|
|

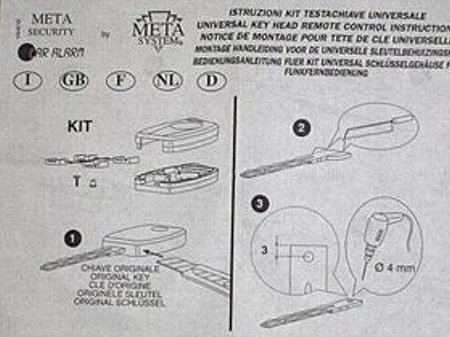

加工図 |
キーホルダー |
加工図ですドリルとポンチが必要です このようになります
頭のスイッチの所を加工したキー(先っぽだけの鍵)に差し込んでネジで止めれば
キーと一体のロックボタンになります これはあとあと非常に便利でした
(しかしセキュリティーは別)
バキュームポンプを作動させるだけですから国産の安物でも流用できそうです
BENZ専用はリレーもダイオードもいらないので便利ですがやはり高いです
今どうせ買うならセキュリティーと一緒なのを買った方が便利ですね
英語しゃべるものもありますから(^^)
2012年15年振りに買い換えました なぜかというと
「ピッピッと鳴らしたい」 をどうぞ
