W124シム交換とシムの話

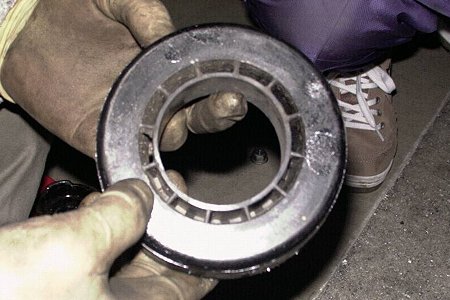

スプリングの上に嵌っているゴム状のものです
(昔の)最高速号フロントシムの例
|
|
フロントシム |
ヒゲ3本のシム |
フロントシム
ヒゲ 1本
|
8mm
|
201−321−0984
|
850円
|
ヒゲ 2本
|
13mm
|
201−321−1084
|
1010円
|
ヒゲ 3本
|
18mm
|
201−321−1184
|
1190円
|
ヒゲ 4本
|
23mm
|
201−321−1284
|
1290円
|
リヤシム
ヒゲ1本
|
8mm
|
201−325−0944
|
690円
|
ヒゲ2本
|
13mm
|
201−325−1044
|
920円
|
ヒゲ3本
|
18mm
|
201−325−1144
|
1120円
|

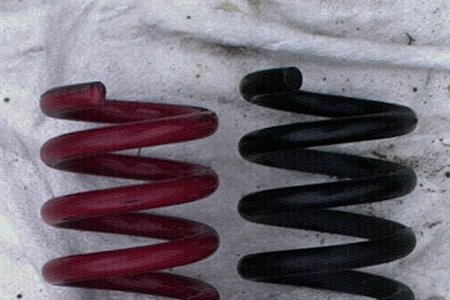

スプリングの上が平らになっていてシムをかぶせるようになってます
通称「ひげ」と呼ばれているポッチで厚さを区別しています
|
|
フロントシム |

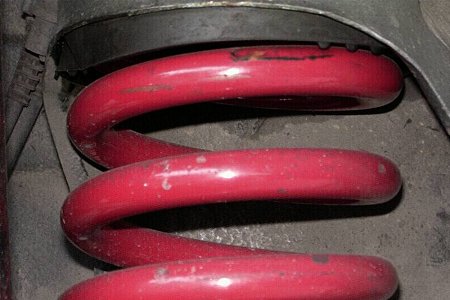

シムを取り付ける |

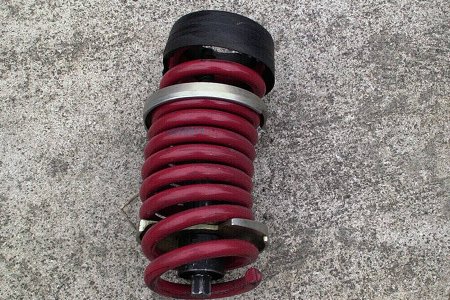

これは珍しいヒゲ4本です このようにかぶせます
シムの凹とスプリングのとがった部分を合わせます
|
|
W124 |
W201 |

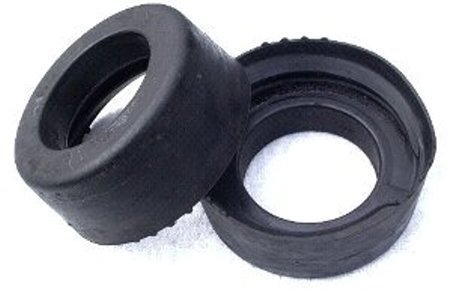

W124は柔らかいゴム状のシムを使用していますが
Cクラス・W210など新しい車は固いシムを使っています
|
|
C36のシム |
シムの裏側 |
(注)スプリングの頭の形でシムの形状が違います
径のサイズは同じなのでシムさえ交換すればどちらのスプリングでも使えます
基本的にシムは車高の調整でなく傾きの調整用です
車高はスプリングで決まりますシムで車高を
上げるのは無理をしないようにして下さい
次は一緒に交換したい
「アッパーマウント交換」 です
