W124フロントダンパー交換
通常
「アッパーマウント」 も一緒に交換します
フロントダンパー(ショックアブソーバ)の外し方です
1:まずはダンパーロッド上端の22mmのボルトをゆるめます
|
|

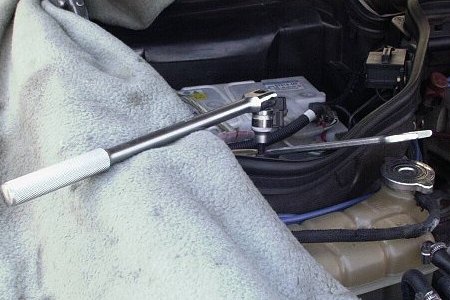

上側のセット |

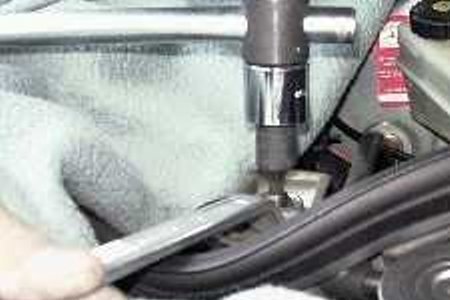

8mm六角の使い方 |
上端に8mmの六角を差し込んで(ザックスは7mm)供回りしないようゆるめます
22mmのメガネレンチはオフセットしたものを使わないと金具に当って回せません
2:ダンパーの下側を外します(上側は緩めるだけで外しません)

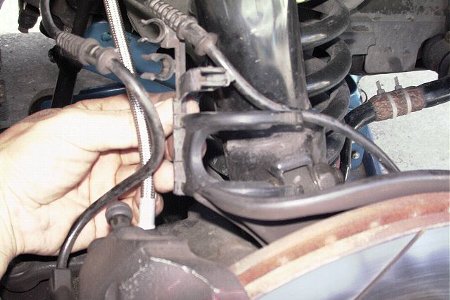

忘れずにプラスチィックのコード類を止めているステーを外します
|
|
プラスティックの止め具 |
19mmボルト&ナット |
下側はまず「19mmのボルト・ナット」を外します(これも緩めるだけで外しません)
ホイルディスク裏にある「2本の19mmボルト2本」を外します(こちらは外します)
|
|
下側のボルト |

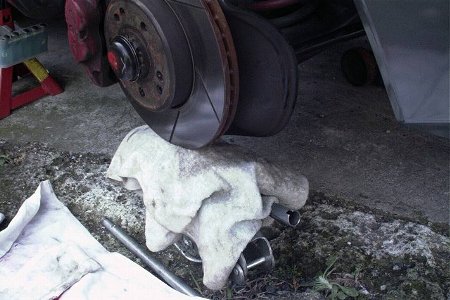

油圧ジャッキ |
いずれも固いのでステアリングを左右一杯に切って作業した方がやりやすいです
ここまでやったらアームの下にジャッキを置いて支えにしてダンパーを外します
ここまで段取りしたら再びダンパー上側です
先ほど緩めておいた22mmのボルトを外し金具をとります
|
|
22mmと固定金具 |
外した状態 |
ジャッキをゆるめアームを下げますこれでダンパーが抜けます
(実際は下側ダンパーのステーで嵌っていて抜けません)
下側のジャッキを下ろすかダンパーの頭を叩いて落とします
どちらにしてもガクッと落ちてきますので注意して下さい
|
|

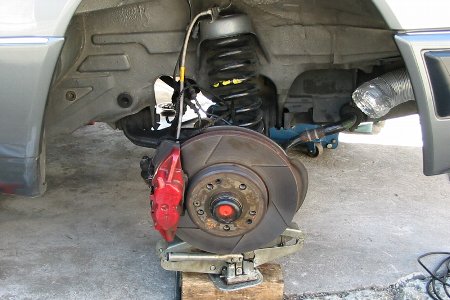

ダンパーが無い状態 |

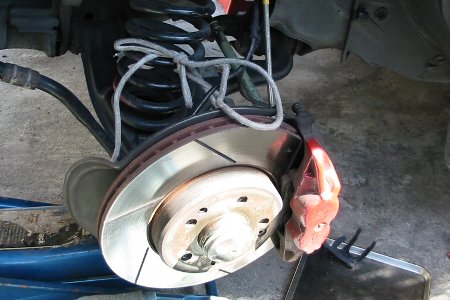

ヒモで固定 |
ダンパーが抜けますとローターが傾きますブレーキホースが延びますから
ヒモなのでローターを固定します
さて取り外したら今度は
「フロントダンパー取り付け」 です
